瑞氣所生產的制氮?dú)庠O(shè)備具有設備成本低，體積小、重量輕、操作簡單、維護方便、運行費用小、現場制氮快捷、開關方便、無污染等優點。本公司生產的PSA空分制氮設備廣泛運用于石油化工、橡膠塑料、電子、制藥、啤酒飲料、食品保鮮、機械加工、冶金、玻璃煤炭、航空航天、軍事等行業和領域，設備運行穩定，安全可靠，深受廣大用戶的青睞。

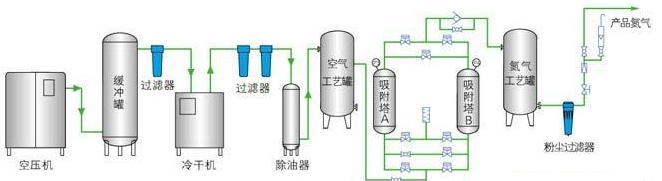

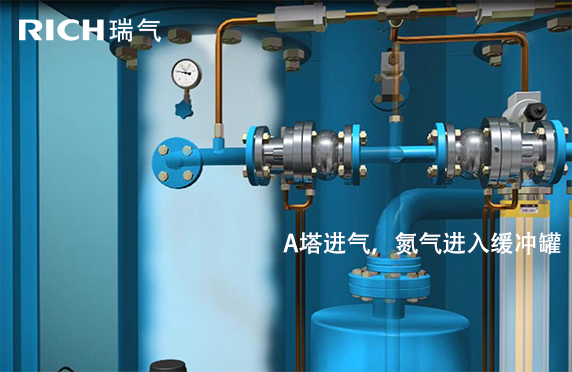

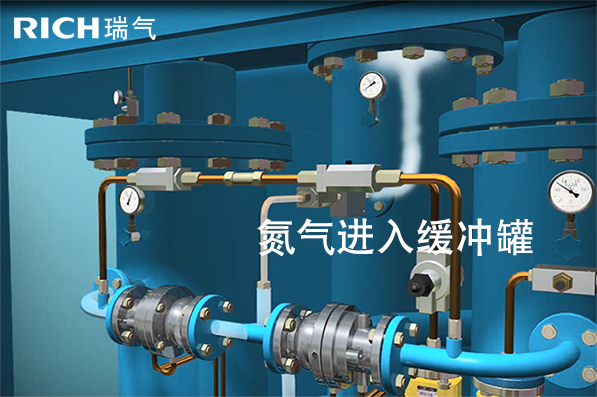

空氣經空壓機壓縮后，經過除塵、除油、干燥后，進入空氣儲罐，經過空氣進氣閥、左吸進氣閥進入左吸附塔，塔壓力升高，壓縮空氣中的氧分子被碳分子篩吸附，未吸附的氮?dú)獯┻^吸附床，經過左吸出氣閥、氮?dú)猱a(chǎn)氣閥進入氮?dú)鈨?chǔ)罐，這個過程稱之為左吸，持續時間為幾十秒。左吸過程結束后，左吸附塔與右吸附塔通過上、下均壓閥連通，使兩塔壓力達到均衡，這個過程稱之為均壓，持續時間為2～3秒。均壓結束后，壓縮空氣經過空氣進氣閥、右吸進氣閥進入右吸附塔，壓縮空氣中的氧分子被碳分子篩吸附，富集的氮?dú)饨?jīng)過右吸出氣閥、氮?dú)猱a(chǎn)氣閥進入氮?dú)鈨?chǔ)罐，這個過程稱之為右吸，持續時間為幾十秒。同時左吸附塔中碳分子篩吸附的氧氣通過左排氣閥降壓釋放回大氣當中，此過程稱之為解吸。反之左塔吸附時右塔同時也在解吸。為使分子篩中降壓釋放出的氧氣完全排放到大氣中，氮?dú)馔ㄟ^一個常開的反吹閥吹掃正在解吸的吸附塔，把塔內的氧氣吹出吸附塔。這個過程稱之為反吹，它與解吸是同時進行的。右吸結束后，進入均壓過程，再切換到左吸過程，一直循環進行下去。
制氮機的工作流程是由可編程控制器控制十個二位五通先導電磁閥，再由電磁閥分別控制十個氣動管道閥的開、閉來完成的。十個二位五通先導電磁閥分別控制左吸、均壓、右吸狀態。左吸、均壓、右吸的時間流程已經存儲在可編程控制器中，在斷電狀態下，三個二位五通先導電磁閥的先導氣都接通氣動管道閥的關閉口。當流程處于左吸狀態時，控制左吸的電磁閥通電，先導氣接通左吸進氣閥、左吸產氣閥、右排氣閥開啟口，使得這三個閥門打開，完成左吸過程，同時右吸附塔解吸。當流程處于均壓狀態時，控制均壓的電磁閥通電，其它閥關閉；先導氣接通上均壓閥、下均壓閥開啟口，使得這兩個閥門打開，完成均壓過程。當流程處于右吸狀態時，控制右吸的電磁閥通電，先導氣接通右吸進氣閥、右吸產氣閥、左排氣閥開啟口，使得這三個閥門打開，完成右吸過程，同時左吸附塔解吸。每段流程中，除應該打開的閥門外，其它閥門都應處于關閉狀態。
因?yàn)镻SA空分制氮是通過加壓吸附、常壓解吸從空氣中直接制取氮?dú)?，所以空壓機是提供氣體壓縮的動力源。目前廣泛使用的空壓機主要有螺桿空壓機和活塞空壓機兩大類。這兩種空壓機各有其特點，都可用于制氮系統。一般來說，螺桿空壓機氣量損耗少，產氣效率高，噪音低，維修量較小，但壓縮空氣中一般都含油，價格相對較高；活塞空壓機現有無油潤滑和有油潤滑兩種，對于制氮系統來說，最好配套使用無油潤滑空壓機。
因?yàn)橹频鳈C(jī)中碳分子篩對壓縮空氣的品質要求很高，而壓縮空氣中氣體溫度高，又含有大量的水分和一定的粉塵、油霧，所以在壓縮空氣進入制氮主機前必須進行降溫、除水、除油、除塵等處理，此部分設備主要就是為了此目的。
對壓縮空氣的凈化處理至關重要，這一點請用戶千萬不要忽視！因?yàn)閴嚎s空氣凈化處理的好壞直接關系到碳分子篩的使用壽命，從而直接關系制氮機的長期有效使用。一旦碳分子篩油“中毒”或水“中毒”，制氮機將效率下降，指標無法達到正常。
對壓縮空氣除水主要采用冷凍式干燥機或（和）吸附式干燥器。冷凍式干燥機是采用R-134a或R-22冷媒作為冷卻劑，將壓縮空氣中氣體降溫，其內氣態水和油冷卻至液態，然后除去。具體操作參照冷干機使用說明。吸附式的無熱再生干燥機是采用一種可再生的干燥劑作為吸附劑，利用壓力變化、氣體膨脹等原理，采用變壓吸附分離水分的分離工藝，將壓縮空氣中的水分除去。
如果要求氮?dú)饴饵c(diǎn)不是太低（≤—40℃常壓），則用一級冷凍干燥機即可；如果要求氮?dú)饴饵c(diǎn)較低（≤—60℃常壓），則需同時配置冷凍干燥機和吸附式干燥器。冷凍式干燥機有風冷和水冷兩種方式，處理氣量較小時（≤12～20m3/min），用風冷式即可。吸附式干燥器有無熱再生和微熱再生兩種類型，都對氣量有一定損耗，一般采用無熱再生干燥裝置。
對壓縮空氣除油、除塵主要采用不同類型、不同過濾精度的多級過濾器。過濾器是通過由很多微孔的纖維材料制成的濾芯或活性炭除去介質中的污染物（水、油、微粒、異味），所有過濾器都有除水、除油、除塵的作用，只不過不同類別的過濾器主要功能不同。主路過濾器主要起除塵和除液態水作用；初過濾器主要起一級除油作用；精過濾器主要是進一步除油，使介質含油量很少；活性炭除油過濾器主要是起深度除油和吸附碳?xì)浠衔铩⒊愇兜淖饔?。過濾器的配置主要根據空壓機排出的壓縮空氣品質而定。配置太少，壓縮空氣得不到充分的凈化處理，無法達到制氮機對壓縮空氣的品質要求，這是不允許的；配置太多，固然對壓縮空氣處理效果好，但會造成管路中氣體壓力損耗較多，同時也造成成本過高，沒有必要。一般來說，對無油空壓機，需配置一至兩級過濾器，主要是除塵、除水；對含油空壓機，則需配置三至四級過濾器。
制氮主機一般由罐體、管路閥門和電控柜三部分組成，具體地包括底盤、空氣緩沖罐、氮?dú)饩彌_罐、吸附塔，碳分子篩、布?xì)庀到y(tǒng)、壓緊裝置，氣動管道閥、電磁閥、單向管道閥、過濾減壓閥等閥門，PLC控制器、高效消音器、氮分析儀、流量計、壓力表等儀器儀表，連接管路等附件。
這部分設備是根據用戶成品氮?dú)獾氖褂脠?chǎng)合和工藝需要來配置，為選配設備。一般來說，制氮機產出的氮?dú)膺€是比較潔凈的，可滿足大多數用戶的用氣標準。但對于食品、啤酒、飲料、制藥、精密加工等行業，要求成品氮?dú)鉄o菌、無異味、無塵等，就要對氮?dú)膺M(jìn)行后期除菌、除塵、除異味處理。主要是在氮?dú)廨敵龉艿乐性倥渲贸^濾器、除塵除異味過濾器，使成品氮?dú)庵胁缓?xì)菌和塵埃等無機物和有機物。
